水泵在于水冷机上的应用

2019-06-06 16:43:45 338

水冷机水泵的选取:

  1.  选泵一般采用离心式,因此是确定其流量与扬程的问题。

          泵流量的确定:

          我们可把冷水机组作为一个系统进行能量平衡计算,进入系统的热量有:制冷量加上电机功率,移出系统的热量冷却水带出的热量与散发在环境中的热量,略去传向环境中的热量,根据工艺要求(进水温度与出水温度)则可求出需要循环水的流量,如有一台离心式制冷机与一台螺杆式制冷机的合计最大制冷量为2637+1231=3947KW,其电机功率为:467+256=723KW,共需移走4670KW所产生的热(冷)量,如按设计要求冷却水通过冷却塔从37℃变成32℃,则其带出的这些热量的水量应为:4670÷1.163×1000÷(37-32)=803.1m3/h ,(1.163为千瓦与KCal的转换系数),这样应确定的水泵的流量,一般可考虑二泵运行,一泵备用方式,以利在不在高温期运行。

            第二个是泵的扬程,它应根据管道中水的流速(管道大小确定)与管道长度、局部阻力(冷水机组中冷凝器(可在说明书中查到)、控制件计算出阻力损失,由于冷却水是循环系统,可不考虑高位差,只需加上冷却塔的高位差即可。管道流速一般可取1m/s左右,你可按:(每米管道产生的压力降MPa/m)i=0.0000107×V×V÷d^1.3公式进行计算,式中V为平均流速(m/s),这样泵的扬程也就确定了。

    上面的计算有点麻烦,且有时候会与实际出入很大。 本公司有几款可供选择:

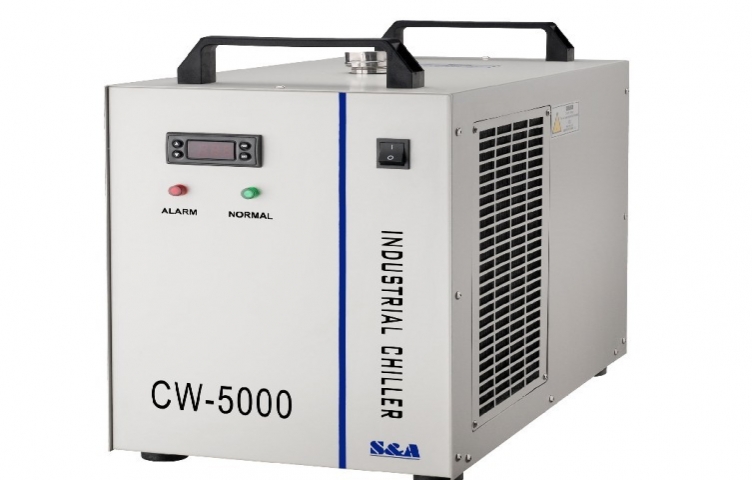

    1、小水冷机

              DC40-2470 此水泵很常用,一般小冷水机上都是用这种, 电压直流24V ,功率28W, 扬程7M, 流量600L/H  ,  本水泵可选配 缺水卡死保护功能。

    图片关键词

    2、中型水冷机

      DC50E-24150S ,可用以大型水冷机,可选择其他相接近型号。 此水泵电压24V  功率最大可到86W   扬程15M  流量1200L/H(还有1500L/H)。此水泵建议选择调速系列DC50E-24150A 先前期做测试匹配, 因为系统对于水泵的功率选择需要匹配,最佳状态为 满足要求功率越小越好,客户可购买调速水泵回去之后通过调节电位器调整水泵功率大小,再与我们沟通找到最佳参数。

    图片关键词



  2. 另外我们还有如下型号可供选择:
    DC50C-2465S   电压24V  扬程6.5M  流量2500L/H

    图片关键词

  3. DC50B-24130S  电压24V 扬程 13M  流量1800L/H

    图片关键词

    3、大型水冷机


  4. 如果感觉水泵压力还是不够,可选择将水泵串联使用,这样水泵扬程可以翻倍
