无刷直流水泵:DC85D

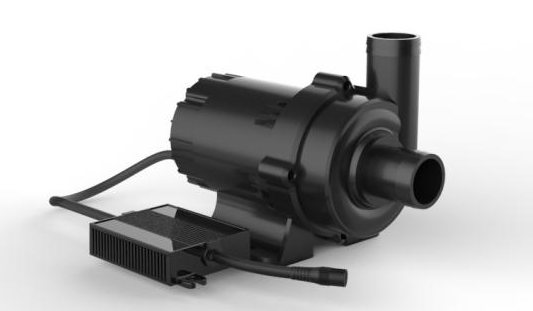

产品渲染图 驱动外置版 &n
- 型号: DC85D
- 品牌: ZKSJ/中科世纪
- 名称: 增压循环泵
- 水泵扬程: 10M
- 管径: 40mm
- 水泵流量: 13000L/H
- 功率: 200W
- 规格: 100*129*162mm
全国服务热线:
181-2412-7759产品渲染图 驱动外置版 &n
全国服务热线:

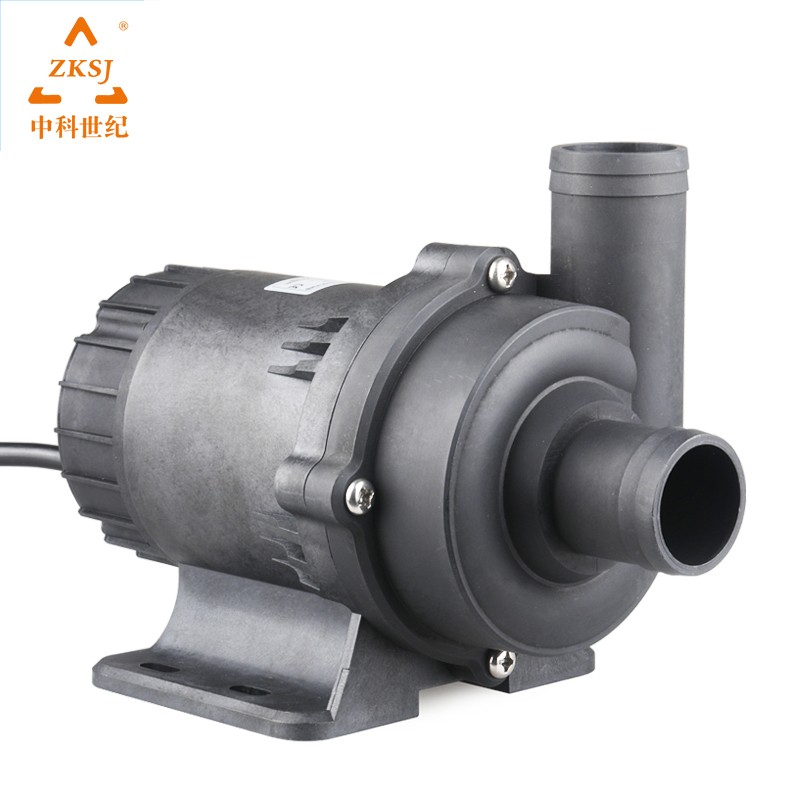

181-2412-7759产品渲染图
驱动外置版 驱动内置版
产品特征
产品名称: | 无刷直流水泵DC85D | 重量: | 3.2kg |
型号: | DC85D | 寿命: | ≥30000h连续 |
防护等级: | IP68 | 颜色: | 黑色 |
认证: | CE,ROSH | 壳体材料: | PPS+30%GF |
噪音: | ≤35dB | 密封性: | ≥0.8MPa(8kg) |
绝缘等级: | H级(180°) | 工作原理: | 离心泵 |
用途: | 冷却循环散热系统 |
使用范围
使用液体类型: | 油性介质,水,酸碱盐以及其他流动性液体 | 使用液体温度: | -30°—100°三相板内置非潜水/三相板外置潜水 |
调速方式: | *PWM调速:幅值5V 50-800HZ 可定制 *0-5V调速 *电位器调速:电阻范围4.7K~20K | 使用电源类型: | 直流电源,太阳能板,蓄电池 |
基本参数(参数可以定制)
产品型号 | DC85D-1280PWM DC85D-1280VR DC85D-1280VS DC85D-1280S | DC85D-2480PWM DC85D-2480VR DC85D-2480VS DC85D-2480S | DC85D-24100PWM DC85D-24100VR DC85D-24100VS DC85D-24100S | DC85D-36100PWM DC85D-36100VR DC85D-36100VS DC85D-36100S | PWM:PWM 调速(50-800HZ/ 5V) VR:电位器调速 VS:0~5V 模拟电压信号调速 S:固定转速 |
额定电压 | 12V | 24V DC | 24V DC | 36V | |
工作电压范围 | 6-14V | 12-28V | 12-28V | 28-40V | 此范围内,水泵能够正常工作 |
额定电流 | 11A(12.5A) | 5.4A(6.3A) | 7A(8.3A) | 4.7A(5.5A) | 封闭出水口电流(敞口抽水电流) |
输入功率 | 130W(150W) | 130W(150W) | 170W(200W) | 170W(200W) | 封闭出水口功率(敞口抽水功率) |
最大流量 | 12000L/H | 12000L/H | 13500L/H | 13500L/H | 敞口流量 |
最大扬程 | 8M | 8M | 10M | 10M | 静态扬程 |
最小输入电源 | 12V-13A | 24V-7A | 24V-9A | 36V-6A |
附加功能说明
卡死保护 | 卡死的时候水泵停止工作 | 缺水/空转保护 | 水泵缺水或者空转时水泵会循环的停转(8秒)运转(2秒),可定制保护策略 |
超载保护 | 当电压不稳定或者其他原因导致超过水泵额定功率,水泵停止运行 | 电源反接 | 电源正负极接反,水泵停止运行,重新接后,正常工作 |
水泵驱动器内置 | 适合外置陆用场合 | |
水泵驱动器外置 | 适合温度高或者腐蚀溶液潜水安装 |
流量扬程曲线图
尺寸图
参数测试安装示意图
注意:本产品不具备自吸功能,因此在安装时,需要保证压盖型腔内具有足够的水,即安装时需要保证水泵中心位置低于水箱内液面,以保证水泵能够正常运行!
